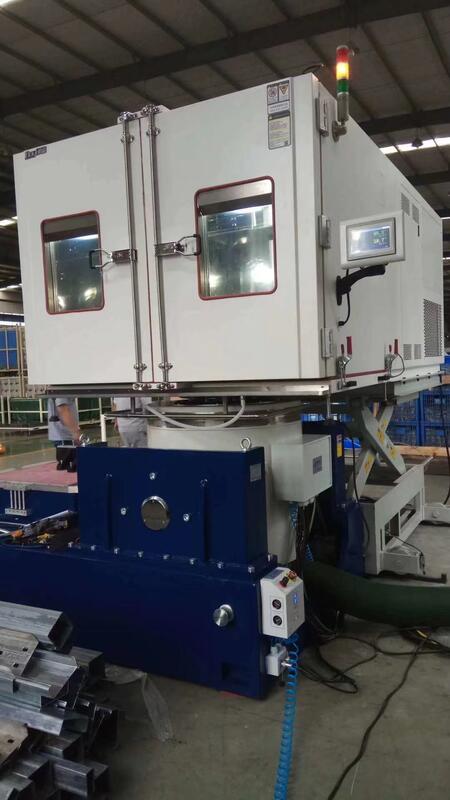

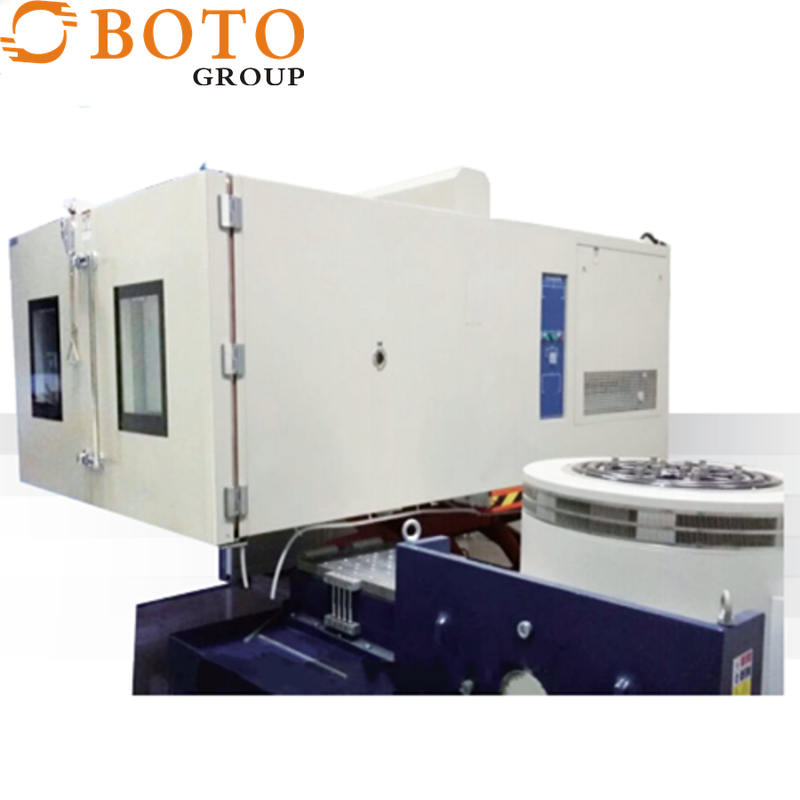

मेड-टू-ऑर्डर कॉम्प्रिहेंसिव टेम्परेचर, ह्यूमिडिटी, वाइब्रेशन कम्पोजिट टेस्ट चैंबर

तापमान, आर्द्रता, कंपन संयुक्त परीक्षण कक्ष

मानक का विवरण:

प्रदर्शन संकेतक GB5170, 2, 3, 5, 6-95 "विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण के मूल मापदंडों के लिए परीक्षण विधियाँ: निम्न तापमान, उच्च तापमान, स्थिर नम गर्मी, वैकल्पिक नम गर्मी परीक्षण उपकरण" की आवश्यकताओं को पूरा करते हैं। विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए मूल पर्यावरण परीक्षण प्रक्रियाएँ परीक्षण A: निम्न तापमान परीक्षण विधि GB 2423.1-89 (IEC68-2-1) विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए मूल पर्यावरण परीक्षण प्रक्रियाएँ परीक्षण B: उच्च तापमान परीक्षण विधि GB 2423.2-89 (IEC68-2-2) विद्युत और इलेक्ट्रॉनिक उत्पाद उत्पाद मूल पर्यावरण परीक्षण प्रक्रिया परीक्षण Ca: स्थिर आर्द्रता परीक्षण विधि GB/T 2423.3-93 (IEC68-2-3) विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए मूल पर्यावरण परीक्षण प्रक्रियाएँ परीक्षण Da: वैकल्पिक नम गर्मी परीक्षण विधि GB/T423.4-93 (IEC68-2-30)।

विस्तृत पैरामीटर प्रदर्शन:

1.1 मॉडल: BT-50ZA

1.2: आंतरिक बॉक्स का आकार: W350*H400*D300mm

कार्टन का आकार: W580*H1350*D870mm

1.3 तापमान सीमा: -20℃ ~ 150℃

1.4 तापमान उतार-चढ़ाव: ±0.5℃

1.5 तापमान विचलन: ≤±2℃

1.6 हीटिंग समय: कमरे के तापमान से 150℃ तक लगभग 40 मिनट (बिना लोड के गैर-रैखिकता)

1.7 कूलिंग समय: कमरे के तापमान से -20℃ तक लगभग 60 मिनट (बिना लोड के गैर-रैखिकता)

1.8 आर्द्रता सीमा: 20%~98%R.H.

1.9 आर्द्रता उतार-चढ़ाव: ±3%R.H.

1.10 आर्द्रता विचलन: ≤3%

संरचना और सामग्री:

A. आंतरिक बॉक्स सामग्री: स्टेनलेस स्टील प्लेट (SUS #304)

B. बाहरी बॉक्स सामग्री: एटमाइजेशन उपचार (SUS #304) या कोल्ड प्लेट पेंट (वैकल्पिक) के माध्यम से स्टेनलेस स्टील प्लेट

C. इन्सुलेशन सामग्री: कठोर पॉलीयूरेथेन फोम और ग्लास वूल

D. वायु परिसंचरण प्रणाली:

(1) 1 90W मोटर

(2) स्टेनलेस स्टील विस्तारित शाफ्ट

(3) मल्टी-विंग पंखा (SIRCCO FAN)

E. बॉक्स दरवाजा: सिंगल-पीस दरवाजा, सिंगल विंडो, बाईं ओर खुलता है, हैंडल दाईं ओर

(1) विंडो 260*340*40mm 3 परतें वैक्यूम परत

(2) फ्लैट एम्बेडेड हैंडल

(3) बैक बटन: SUS #304

फ्रीजिंग सिस्टम:

A. कंप्रेसर: फ्रांस से आयातित पूरी तरह से सील कंप्रेसर

B. रेफ्रिजरेंट: पर्यावरण के अनुकूल रेफ्रिजरेंट R404A

C. कंडेनसर: कूलिंग के साथ फिन्ड मोटर

D. इवेपोरेटर: फिन्ड प्रकार मल्टी-स्टेज स्वचालित लोड क्षमता समायोजन

E. अन्य सहायक उपकरण: डेसिकेंट, रेफ्रिजरेंट फ्लो विंडो, एक्सपेंशन वाल्व

F. विस्तार प्रणाली: क्षमता नियंत्रण प्रशीतन प्रणाली

नियंत्रण प्रणाली:

मूल रूप से दक्षिण कोरिया से आयातित, पूर्ण चीनी एलसीडी 7-इंच कोरियाई 880 डिस्प्ले एलसीडी टच पैनल, स्क्रीन डायलॉग इनपुट डेटा,

सटीक उपकरण परीक्षण उपकरण की तकनीकी योजना

तापमान और आर्द्रता को एक साथ प्रोग्राम किया जा सकता है, वक्र प्रदर्शन, सेट मान/प्रदर्शन मान वक्र। विभिन्न अलार्म को अलग-अलग प्रदर्शित किया जा सकता है, विफलताएँ होती हैं

जब स्क्रीन पर खराबी प्रदर्शित होती है, तो खराबी को दूर किया जा सकता है और गलत संचालन को समाप्त किया जा सकता है। एकाधिक समूह पीआईडी ​​नियंत्रण कार्य, सटीक निगरानी कार्य, और डेटा के रूप में स्क्रीन पर प्रदर्शित होते हैं।

1. नियंत्रक विनिर्देश:

ए। सटीकता: तापमान ±0.1℃, आर्द्रता ±1%RH

बी। रिज़ॉल्यूशन: तापमान ±0.1, आर्द्रता 1%R.H.

सी। तापमान ढलान: 0.1~9.9 सेट किया जा सकता है

डी। ऊपरी और निचले सीमा स्टैंडबाय और अलार्म फ़ंक्शन के साथ

ई। तापमान और आर्द्रता इनपुट सिग्नल चयन PT 100Ω×2 (ड्राई बल्ब और वेट बल्ब)

एफ। तापमान और आर्द्रता रूपांतरण आउटपुट: 4~20MA

जी। पी.आई.डी नियंत्रण पैरामीटर सेटिंग्स के 6 समूह, पी.आई.डी स्वचालित गणना, ड्राई और वेट बल्ब का स्वचालित सुधार

2. स्क्रीन डिस्प्ले फ़ंक्शन:

ए। टच इनपुट, स्क्रीन पर सीधे डिस्प्ले विकल्प

बी। तापमान और आर्द्रता सेटिंग (SV) और वास्तविक (PV) मानों का सीधा प्रदर्शन (अंग्रेजी में)

सी। यह वर्तमान प्रोग्राम नंबर, सेगमेंट नंबर, शेष समय और चक्र समय प्रदर्शित कर सकता है

डी। रनिंग संचयी समय फ़ंक्शन

ई। तापमान और आर्द्रता प्रोग्राम सेटिंग मान एक ग्राफिक वक्र में प्रदर्शित होता है, जिसमें वास्तविक समय डिस्प्ले प्रोग्राम वक्र निष्पादन फ़ंक्शन होता है

एफ। एक अलग प्रोग्राम संपादन स्क्रीन के साथ, सीधे तापमान, आर्द्रता और समय इनपुट करें

विनिर्देश:

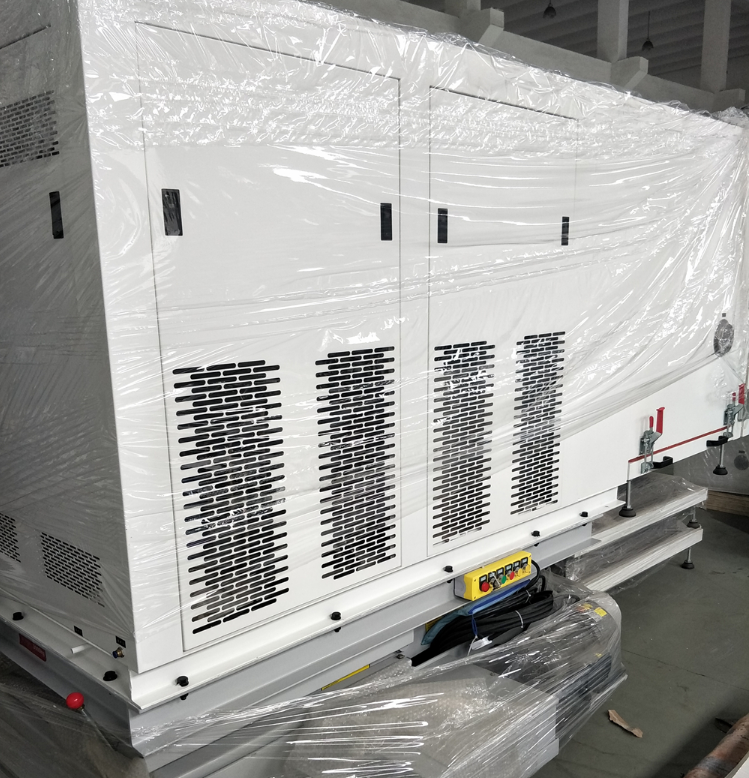

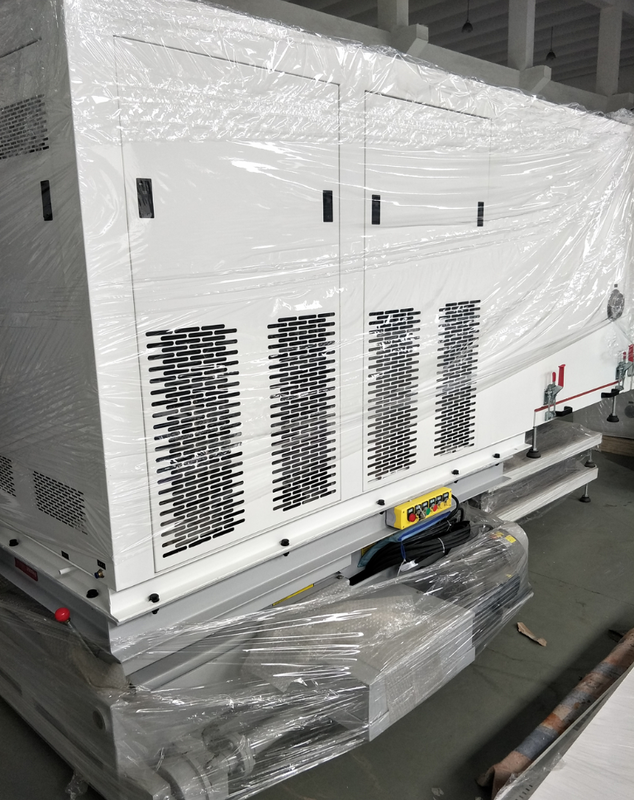

उत्पाद विवरण:
