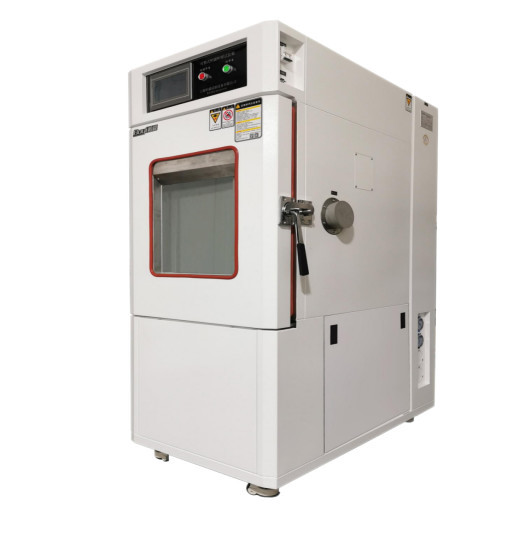

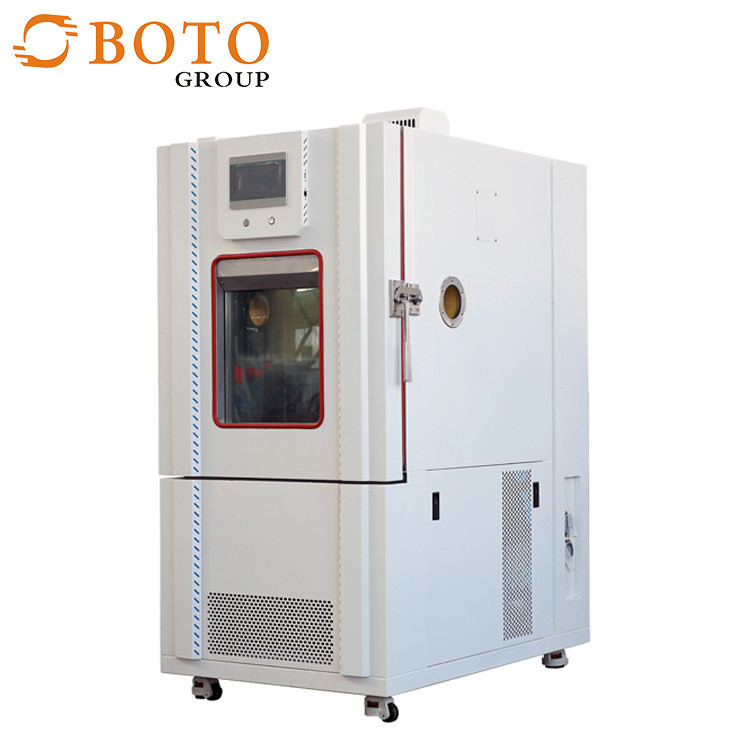

विद्युत उत्पादों के लिए ऊर्जा बचत पर्यावरण परीक्षण कक्ष

मानक को पूरा करें:
प्रदर्शन सूचक GB5170, 2, 3, 5, 6-95 की आवश्यकताओं को पूरा करता है, "इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण के लिए बुनियादी पैरामीटर सत्यापन के तरीके, कम तापमान,उच्च तापमान, निरंतर आर्द्रता और गर्मी, वैकल्पिक आर्द्रता और गर्मी परीक्षण उपकरण"
इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं परीक्षण एः निम्न तापमान परीक्षण विधि GB 2423.1-89 (IEC68-2-1)
इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं परीक्षण बीः उच्च तापमान परीक्षण विधि GB 2423.2-89 (IEC68-2-2)
विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं परीक्षण Ca: निरंतर आर्द्रता परीक्षण विधि GB / T 2423.3-93 (IEC68-2-3)
विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं परीक्षण Da: वैकल्पिक नम गर्मी परीक्षण विधि GB / T423.4-93 (IEC68-2-30)

नियंत्रण के तरीके और विशेषताएंः
संतुलित तापमान नियंत्रण प्रणाली (बीटीएचसी) पीआईडी मोड में एसएसआर को नियंत्रित करती है, ताकि प्रणाली की हीटिंग और आर्द्रता की मात्रा नम गर्मी हानि की मात्रा के बराबर हो,तो यह लंबे समय के लिए स्थिर रूप से इस्तेमाल किया जा सकता.

संरचना और सामग्रीः
A. आंतरिक बॉक्स सामग्रीः स्टेनलेस स्टील प्लेट (SUS # 304 1.0 मिमी मोटी)
B. बाहरी बॉक्स सामग्रीः स्टेनलेस स्टील प्लेट atomized है (SUS # 304 1.0mm मोटाई)
C. इन्सुलेशन सामग्रीः कठोर पॉलीयूरेथेन फोम और ग्लास ऊन
डी. आपूर्ति वायु परिसंचरण प्रणालीः
(1) 1 90W मोटर
(2) स्टेनलेस स्टील विस्तार शाफ्ट
(3) बहु-पंख वाला पंखे का ब्लेड (SIRCCO FAN)
ई. बॉक्स दरवाजा: एकल दरवाजा, एकल खिड़की, खुला बाएं, हैंडल दाएं
(1) खिड़की 270x360x40mm 3 परतें वैक्यूम परत
(2) समतल समाहित हैंडल
(3) बैक बटनः SUS # 304

फ्रीजिंग सिस्टम:
A. कंप्रेसर: फ्रांस से आयातित पूर्ण घनत्व कंप्रेसर
B. शीतलकः पर्यावरण के अनुकूल शीतलक R404A
सी. कंडेनसर: फिन प्रकार के शीतलन मोटर के साथ
डी. वाष्पीकरकः फिन प्रकार के बहु-चरण स्वचालित भार क्षमता समायोजन
ई. अन्य सहायक उपकरण: सुखानेवाला, शीतलक प्रवाह खिड़की, मरम्मत वाल्व
F. विस्तार प्रणालीः क्षमता नियंत्रित शीतलन प्रणाली

नियंत्रण प्रणाली:
मूल रूप से दक्षिण कोरिया से आयातित, पूर्ण चीनी तरल क्रिस्टल डिस्प्ले 7-इंच एलसीडी टच पैनल, स्क्रीन टॉक इनपुट डेटा, तापमान और आर्द्रता एक ही समय में प्रोग्राम किया जा सकता है, वक्र डिस्प्ले,सेट मान/प्रदर्शन मान वक्र. विभिन्न अलार्म अलग से प्रदर्शित किया जा सकता है। जब एक गलती होती है, तो गलती को खत्म करने और गलत संचालन को खत्म करने के लिए स्क्रीन पर गलती प्रदर्शित की जा सकती है। पीआईडी नियंत्रण समारोह के कई समूह,सटीक निगरानी कार्य, और स्क्रीन पर डेटा के रूप में प्रदर्शित किया जाता है।
1.कंट्रोलर विनिर्देशः
सटीकताः तापमान ± 0.1 °C + 1 अंक, आर्द्रता ± 1% आरएच + 1 अंक
b. संकल्पः तापमान ± 0.1, आर्द्रता 1% आर.एच.
तापमान ढलानः 0.1 ~ 9.9 सेट किया जा सकता है
d. ऊपरी और निचली सीमा स्टैंडबाय और अलार्म कार्यों के साथ
तापमान और आर्द्रता इनपुट सिग्नल चयन PT 100Ω × 2 (सूखा बल्ब और गीला बल्ब)
तापमान और आर्द्रता रूपांतरण आउटपुटः 4 ~ 20MA
जी.6 समूह पी.आई.डी. नियंत्रण पैरामीटर सेटिंग, पी.आई.डी. स्वचालित गणना, सूखी और गीली गेंद सुधार
2.स्क्रीन डिस्प्ले फंक्शन:
टच इनपुट, स्क्रीन पर सीधे विकल्प प्रदर्शित करना
तापमान और आर्द्रता सेटिंग (SV) और वास्तविक (PV) मूल्य सीधे प्रदर्शित होते हैं (अंग्रेजी में)
वर्तमान निष्पादन कार्यक्रम संख्या, चरण, शेष समय और चक्रों की संख्या प्रदर्शित कर सकता है
घ. चल रहे संचयी समय समारोह
तापमान और आर्द्रता कार्यक्रम सेटिंग मान ग्राफिक वक्रों में प्रदर्शित होते हैं, कार्यक्रम वक्र निष्पादन कार्यों के वास्तविक समय प्रदर्शन के साथ
f. अलग कार्यक्रम संपादन स्क्रीन, सीधे इनपुट तापमान, आर्द्रता और समय
3कार्यक्रम क्षमता और नियंत्रण कार्यः
उपलब्ध कार्यक्रम समूह: अधिकतम 100 समूह
उपयोग करने योग्य स्मृति क्षमताः कुल मिलाकर 5000 सेगमेंट
c. दोहराए जाने योग्य कमांड निष्पादनः प्रत्येक कमांड 9999 बार तक पहुंच सकता है
d. कार्यक्रम वार्तालाप मोड में उत्पन्न होता है, जिसमें संपादन, क्लीयरिंग और सम्मिलित करने जैसे कार्य होते हैं।
e.SEGMENTS समय सेटिंग 0 ~ 530Hour59Min
f. पावर-आउट प्रोग्राम मेमोरी के साथ, यह स्वचालित रूप से पावर बहाल होने के बाद प्रोग्राम को शुरू कर सकता है और निष्पादित करना जारी रख सकता है (10 वर्षों से अधिक समय तक संग्रहीत किया जा सकता है)
कार्यक्रम निष्पादन के दौरान वास्तविक समय में ग्राफिक वक्र प्रदर्शित किया जा सकता है
h. दिनांक और समय समायोजन समारोह के साथ
बटन और स्क्रीन लॉक (LOCK) फ़ंक्शन
मानक विन्यासः
A. पावर कॉर्ड 4.0 mm2x3 कोर
B. एक USB निर्यात टर्मिनल
C. 2 टुकड़े स्टेनलेस स्टील SUS # 304 वर्ग छिद्रण स्टील प्लेट रैक
D. 40 मिमी के समायोज्य अंतर के साथ स्टेनलेस स्टील रैक रेल के 2 सेट
ई. 11W ऊर्जा-बचत प्रकाश खिड़की प्रकाश
F. मशीन के शरीर के बाईं ओर एक 50 मिमी का परीक्षण छेद, एक स्टेनलेस स्टील छेद कवर, एक सिलिकॉन प्लग।
जी. गैर बुना हुआ मानक परीक्षण टुकड़ा
H. नियंत्रक के निर्देश पुस्तिका और संचालन पुस्तिका का एक सेट
अन्य आवश्यकताएं:
1. ऑनलाइन सॉफ्टवेयर
2. पानी से ठंडा शीतलन प्रणाली

परिवेश:
(1) अनुमेय परिचालन तापमान सीमाः 0 ~ 35 °C
(2) प्रदर्शन गारंटी रेंजः 5 ~ 35 °C
(3) सापेक्ष आर्द्रताः 85% से अधिक नहीं
(4) वायुमंडलीय दबावः 86 ~ 106Kpa
(5) चारों ओर कोई मजबूत कंपन नहीं
(6) प्रत्यक्ष सूर्य के प्रकाश या अन्य ताप स्रोतों के बिना
(७) प्राकृतिक जल निकासी: जल निकासी पाइप में कोई उभार नहीं होना चाहिए और घर की मंजिल में अत्यधिक ढलान नहीं होनी चाहिए।

आर्द्रता जल आपूर्ति की शर्तेंः शुद्ध जल
बिजली की आपूर्तिः 3.5KW 220V 50HZ
मूल्यांकन से बाहर की गई वस्तुएँ:
12. इनपुट पक्ष पर विद्युत उपकरण।
34. प्राकृतिक जल निकासी पाइप का काम करता है।
5.ड्रेन आउटलेट

विनिर्देश:
