पर्यावरण परीक्षण कक्षों में सटीक परीक्षण के लिए उन्नत तापमान नियंत्रण

अवलोकन:

परीक्षण बॉक्स उच्च और निम्न तापमान स्थिर, उच्च और निम्न तापमान परीक्षण वातावरण प्रदान करना है; शीतलन प्रणाली, हीटिंग प्रणाली, वायु नलिका प्रणाली, नियंत्रण प्रणाली सहित,प्रणाली सुरक्षा सुरक्षा उपकरणआदि।

टीएकनिक पैरामीटर:

एसटैंडर्ड:

GB / T2423.22-87Nb GJB1032-90 MIL-STD-2164 / (E / C)

GB / T2423.4-93 GB / T2423.34-86 GJB150.9-86

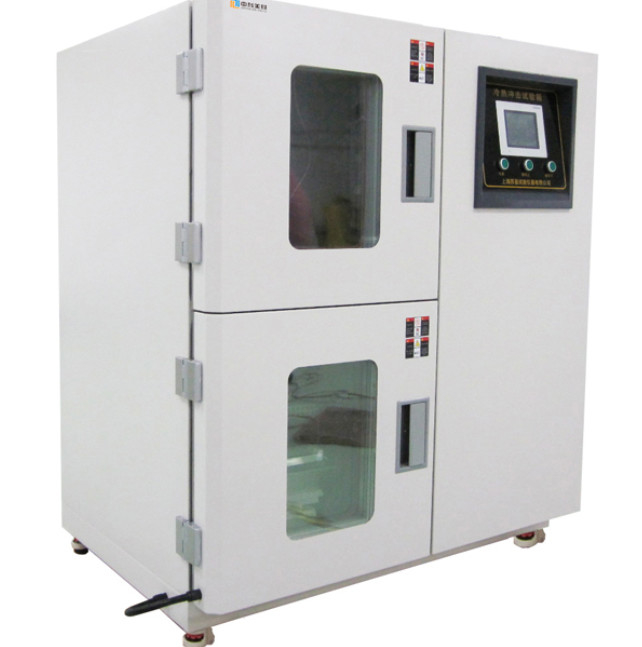

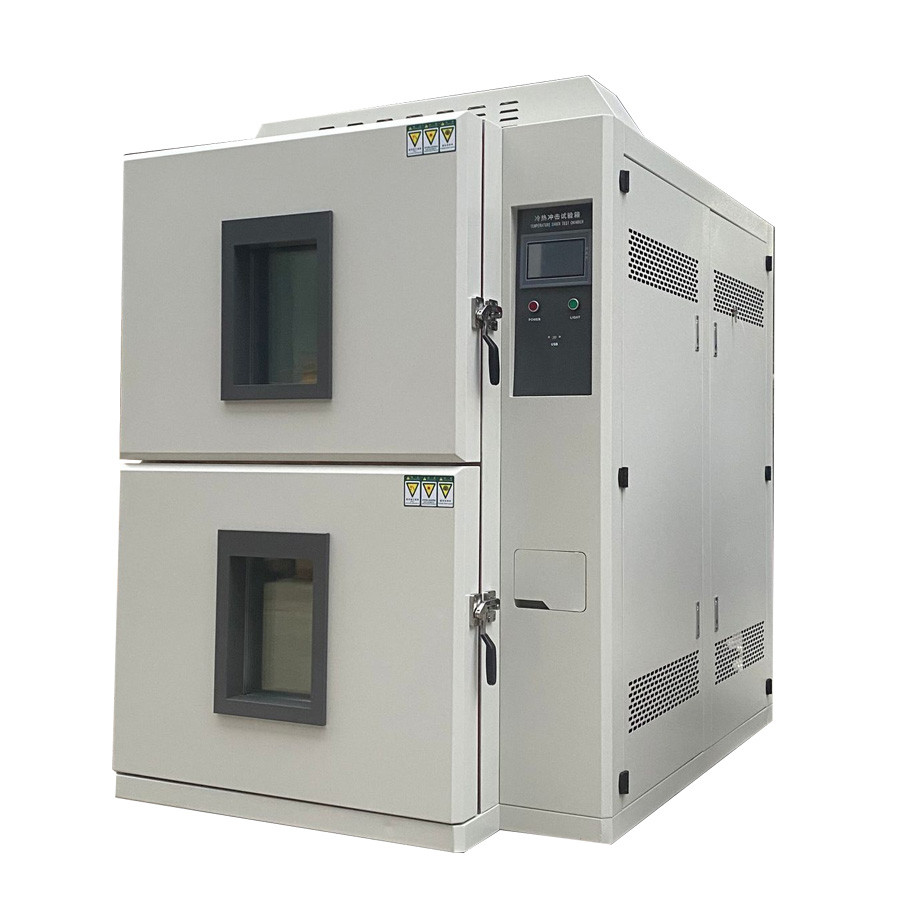

परीक्षण बॉक्स संरचनाः

एकीकृत संरचना, अर्थात्, परीक्षण बॉक्स, प्रशीतन प्रणाली, हीटिंग प्रणाली, वातानुकूलन प्रणाली, विद्युत नियंत्रण कैबिनेट, और प्रशीतन इकाई एकीकृत हैं।प्रशीतन इकाई कैबिनेट के नीचे स्थित है, और विद्युत नियंत्रण भाग परीक्षण बॉक्स के पक्ष में आसान संचालन के लिए रखा जाता है।

1कैबिनेट:

a) हवा के नलिकाओं के बीच कार्य कक्ष के एक छोर पर परत, हीटिंग / ह्यूमिडिफायर, प्रशीतन वाष्पीकरण, ब्लोअर मोटर, पंखा ब्लेड और अन्य उपकरण हैं;

b) परीक्षण बॉक्स की तरफ एक केबल थ्रेडिंग छेद है, जिसका आकार Φ50 मिमी है;

ग) परीक्षण कक्ष स्टूडियो 1 मिमी मोटी SUS304 स्टेनलेस स्टील प्लेट से बना है, और कैबिनेट खोल 1 मिमी मोटी उच्च गुणवत्ता वाले स्टेनलेस स्टील से बना है

घ) इन्सुलेशन सामग्री पॉलीयूरेथेन फोम से बनी है, जिसकी मोटाई 100 मिमी है, अच्छा इन्सुलेशन प्रभाव है, और परीक्षण कक्ष की बाहरी सतह पर कोई ठंढ या संघनक नहीं है।

(ई) स्टूडियो स्टेनलेस स्टील स्ट्रिप शेल्फ की दो परतों से सुसज्जित है।

f) बॉक्स बॉडी में कंडेनसेट ड्रेनेज है।

2कैबिनेटदरवाजा:

एकल-खुले दरवाजों के लिए, दरवाजे की सील के लिए दो-लाइन सिलिकॉन रबर सील स्ट्रिप्स का उपयोग किया जाता है।

3अवलोकन और प्रकाश व्यवस्था:

एक बहुस्तरीय खोखली कांच अवलोकन खिड़की पर स्थापित हैद्वार, आकार लगभग 300 × 275 मिमी है, और एक हीटिंग एंटीफ्रॉस्ट डिवाइस प्रदान की जाती है। एक 20W हैलोजन लैंप (AC12V) परीक्षण कक्ष के दरवाजे पर स्थापित किया जाता है।
