आवेदनः: | धातु और अधातु | लोड सटीकता:: | कक्षा 1 (कक्षा 0.5 वैकल्पिक) |
---|---|---|---|
प्रदर्शनः: | कंप्यूटर प्रदर्शन मोड | विरूपण की माप सीमाः: | 0.2%~100%एफएस |
अधिकतम भार बल:: | 200/300/500/600kN | अनुकूलित समर्थन:: | OEM, ODM, OBM |
प्रमुखता देना: | 30KN सार्वभौमिक तन्यता परीक्षण मशीन,विद्युत यांत्रिक सार्वभौमिक तन्यता परीक्षण मशीन,यूटीएम सार्वभौमिक तन्यता परीक्षण मशीन |

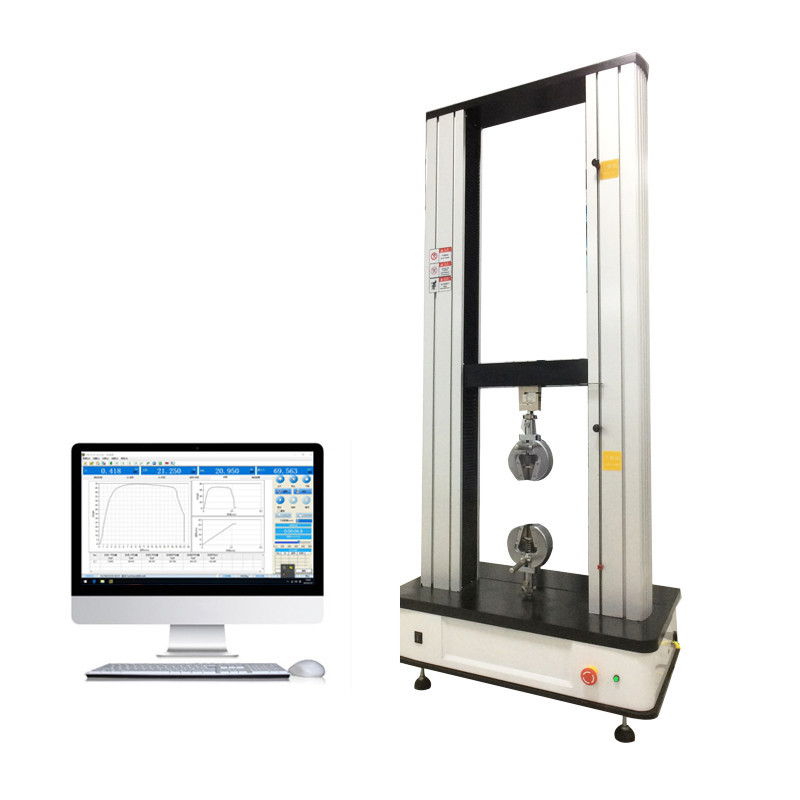

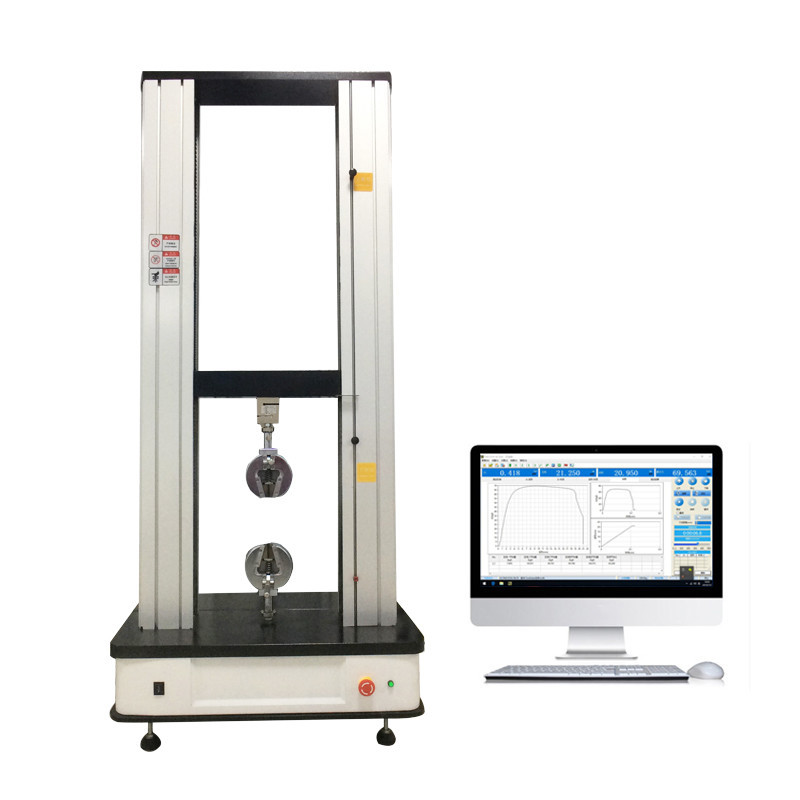

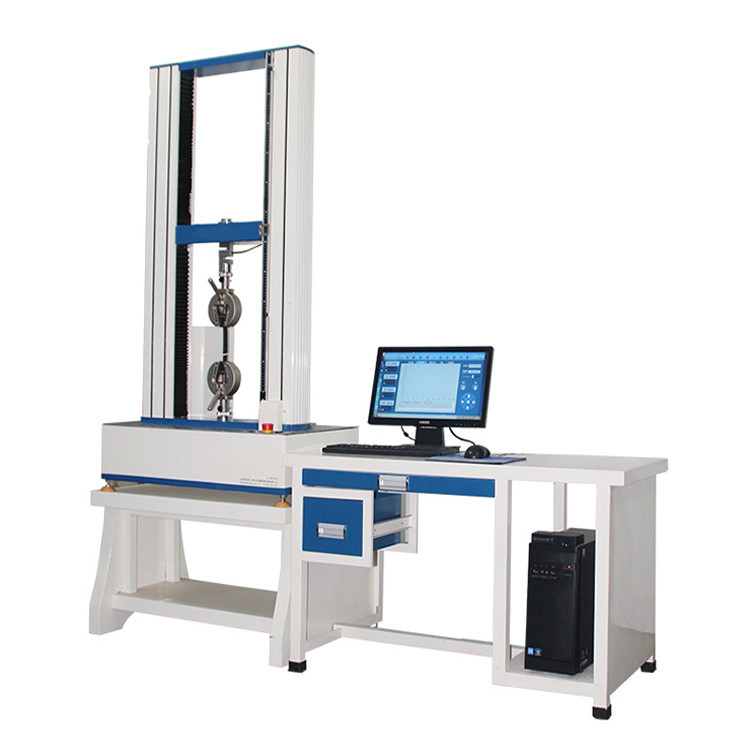

30/50/100KN कम्प्यूटर नियंत्रण इलेक्ट्रोमैकेनिकल यूनिवर्सल टेन्सिल यूनिवर्सल टेस्टिंग मशीन
1अवलोकन:
मुख्य रूप से धातु, गैर धातु और मिश्रित सामग्री के लिए तनाव, संपीड़न, झुकने, छीलने, फाड़ने और अन्य यांत्रिक गुणों का परीक्षण करने के लिए प्रयोग किया जाता है।
डेटा अधिग्रहण और नियंत्रण प्रक्रिया के पूर्ण डिजिटलीकरण समायोजन का एहसास करने के लिए सटीक ऑटो नियंत्रण और डेटा अधिग्रहण प्रणाली को अपनाना। तन्यता परीक्षण के दौरान यह अधिकतम तनाव का परीक्षण कर सकता है,तन्यता शक्ति, छीलने की ताकत, संपीड़न की ताकत, विस्तार, लम्बाई आदि।
परीक्षण के बाद, मुख्य नियंत्रक स्वचालित रूप से परीक्षण के परिणामों की गणना कर सकता है जो परीक्षण से पहले सेट किए गए मापदंडों के अनुसार हैं और इस बीच परीक्षण परिणाम प्रदर्शित कर सकता है।
सभी मापदंडों की जांच की जा सकती है, प्रदर्शित की जा सकती है और मुद्रित की जा सकती है।
2.तकनीकी मापदंड:
1. परीक्षण बल
अधिकतम परीक्षण बल(kN):100kN
परीक्षण की सटीकता:1 वर्ग(मानक)/(0.5 वर्गवैकल्पिक)
प्रभावी परीक्षण सीमा:2%-100%FS/(0.5 वर्ग 0.4%-100%वैकल्पिक)
बल संकल्प:1/300000
परीक्षण मूल्य की सापेक्ष त्रुटि:±1%/(0.5 वर्ग ±0 के साथ5%वैकल्पिक)
2. परीक्षण गति
गति समायोजन सीमाः0.001~200 मिमी/मिनटकदम कम गति विनियमन)/ (अनुकूलित कर सकते हैं)
सटीकता:से बेहतर± 1%
बल नियंत्रणदररेंज:0००५५५%Fएन
बल नियंत्रणदरनियंत्रण सटीकता:
जब दर<0.05FN/s,के भीतर है± 2%मूल्य सेट करना
जब दर≥0.05FN/s,के भीतर है±1%/(0.5 वर्ग, सटीकता 0 है।5%मूल्य सेट करनावैकल्पिक)
विरूपण दर नियंत्रणसीमाः0.005 ∙ 5%FN
विरूपण दर नियंत्रणसटीकताः
जब दर<0.05FN/s,के भीतर है± 2%मूल्य सेट करना
जब दर≥0.05FN/s,के भीतर है±0.5%मूल्य सेट करना
3. Dविस्थापन(चलती क्रॉस बीम)
परीक्षण सीमा:0~999 मिमी
संकल्प:0.001 मिमी
परीक्षण की सटीकता:से बेहतर± 1%
4.विकृति
Dशिक्षापरीक्षणरेंज:गेज की लंबाई:50 मिमी,अधिकतम विरूपण:15 मिमी (अनुकूलित किया जा सकता है)
प्रभावी परीक्षण सीमाः2%~100% एफएस
संकल्पः0.01 मिमी
परीक्षण मूल्य की सापेक्ष त्रुटि:± 1%
5. परीक्षण स्थान
प्रभावी खिंचाव स्थान:600 मिमी(अनुकूलित किया जा सकता है)
प्रभावी संपीड़न स्थान:600 मिमी(अनुकूलित किया जा सकता है)
प्रभावशालीtest चौड़ाई:450 मिमी (अनुकूलित किया जा सकता है)
6.Wकामकाजी वातावरण
कमरे का तापमानः10 ~35°C,आर्द्रताः20%~80%
तकनीकी पैरामीटर | |||||
मॉडल | WDW-T50 | WDW-T100 | WDW-T200 | WDW-T300 | WDW-T600 |
अधिकतम परीक्षण बल | 50kN | 100kN | 200kN | 300kN | 600kN |
सटीकता स्तर | 0.5 स्तर | ||||
परीक्षण बल माप सीमा | 0.2%-100% एफएस | ||||
परीक्षण बल संकेत त्रुटि | ±0.5% | ||||
परीक्षण बल का संकल्प | अधिकतम परीक्षण बल 1/500000, पूरी प्रक्रिया के बावजूद फाइल | ||||
किरण विस्थापन संकेत त्रुटि | ±0.2% | ||||
विस्थापन संकल्प | 0.015μm | ||||
बल नियंत्रण दर समायोजन सीमा | 0.005~5% एफएस/एस | ||||
बल नियंत्रण दर नियंत्रण सटीकता | दर सेट मूल्य का ± 2% से कम है जब दर 0.05% FS/s से कम है, और सेट मूल्य का ± 0.5% से कम है जब दर ≥ 0.05% FS/s है | ||||
विरूपण दर समायोजन सीमा | 0.005~5% एफएस/एस | ||||
विरूपण दर नियंत्रण की सटीकता | दर सेट मूल्य का ± 2% से कम है जब दर 0.05% FS/s से कम है, और सेट मूल्य का ± 0.5% से कम है जब दर ≥ 0.05% FS/s है | ||||
बीम गति समायोजन सीमा | 0.001~500mm/min | ||||
किरण की गति के सापेक्ष त्रुटि | सेट मूल्य के ±0.2% के भीतर | ||||
निरंतर बल, निरंतर विरूपण, निरंतर विस्थापन नियंत्रण सीमा | 0.5%~100% एफएस | ||||
निरंतर बल, निरंतर विरूपण, निरंतर विस्थापन नियंत्रण सटीकता | जब सेटिंग वैल्यू ≥10% FS है, तो यह सेट वैल्यू के ±0.1% के भीतर है; जब सेटिंग वैल्यू <10% FS है, तो यह सेट वैल्यू के ±1% के भीतर है। | ||||
खिंचाव स्थान (बिना स्थिरता के) | 1000 मिमी | 1450 मिमी | 1100 मिमी | 1250 मिमी | |
संपीड़न स्थान | 930 मिमी | 1480 मिमी | 1100 मिमी | 1100 मिमी | |
प्रभावी परीक्षण चौड़ाई | 560 मिमी | 580 मिमी | 580 मिमी | 600 मिमी | |
मेजबान आयाम ((मिमी) | 1010×850×2160 | 1090×820×2740 ((एकल स्थान) 1090×820×2820 ((डबल स्थान) | 1090×820×2475 (एकल स्थान) 1090×820×2555 (डबल स्थान) | 1420×1145×2915 | |
डबल स्पेस | 380V/50Hz,±10% | ||||
शक्ति | 3 किलोवाट | 5 किलोवाट | 4.4KW | ||
मेजबान का वजन | लगभग 1000 किलो | लगभग 1100 किलो | लगभग 1200 किलो | लगभग 1500 किलो | |
बड़ा विरूपण | विरूपण माप की बड़ी सीमा | नोट | 1. ग्राहक की आवश्यकताओं के अनुसार विन्यस्त स्थिरता और विरूपण मापने वाले उपकरण और अन्य सहायक उपकरण | ||
बड़ी विरूपण त्रुटि | 2. स्थानीय समायोजन के लिए उपयोगकर्ता आवश्यकताओं के अनुसार | ||||
बड़े विरूपण संकल्प | 3 विशेष विस्तार परीक्षण अंतरिक्ष अनुकूलित किया जा सकता है |
--- कार्डबोर्ड बॉक्स, लकड़ी का मामला या निर्दिष्ट पैकेज
1) आंतरिक पैकेजः धूल प्रतिरोधी प्लास्टिक बैग
2) बाहरी पैकेजः पैलेट के साथ मानक निर्यात लकड़ी के मामले
3) समुद्री, हवाई या किसी अन्य वितरण विधि द्वारा शिपिंग के माध्यम से अंतरराष्ट्रीय परिवहन के लिए उपयुक्त।
(नोट: हम खरीदार की आवश्यकताओं के अनुसार विशेष पैकेज प्रदान कर सकते हैं.
