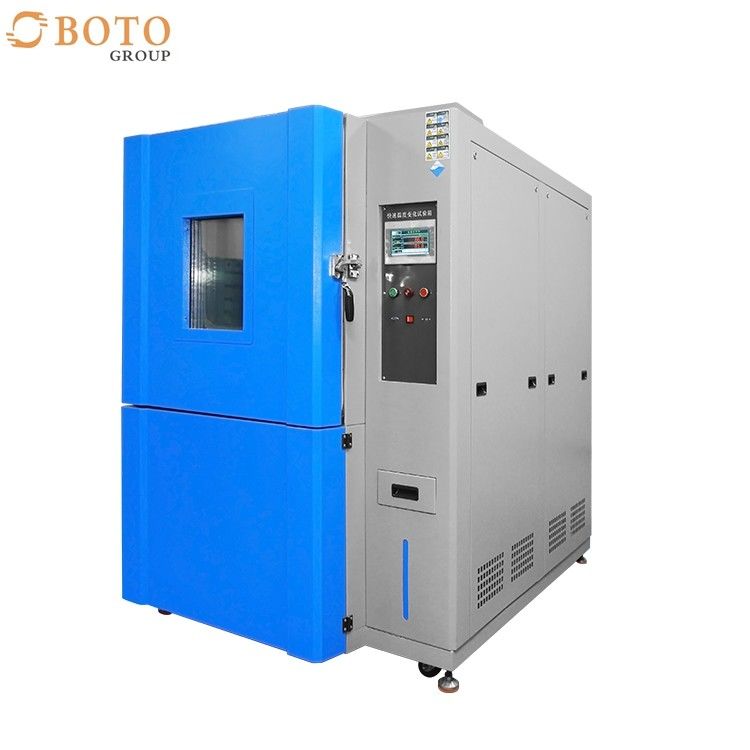

थर्मल साइकिल शॉक रैपिड टेम्परेचर चेंज टेस्ट चैंबरतापमान के त्वरित परिवर्तन की आवश्यकता वाले नमूना परीक्षण के लिए आदर्श रूप से उपयुक्त है।यह उत्पाद के थर्मल यांत्रिक गुणों की विफलता का मूल्यांकन कर सकता है।आम तौर पर, तापमान दर 20 ℃ / मिनट से कम होती है, जो तेज रैंप दर से परीक्षण नमूने के वास्तविक अनुप्रयोग वातावरण को प्राप्त कर सकती है।
आवेदन
1. विभिन्न तापमान और आर्द्रता के साथ परीक्षण वातावरण का अनुकरण करना।
2. चक्रीय परीक्षण में जलवायु स्थितियां शामिल हैं: होल्डिंग टेस्ट, कूलिंग-ऑफ टेस्ट, हीटिंग-अप टेस्ट और ड्राईंग टेस्ट।
चैंबर की डिजाइन विशेषताएं
1. इसमें माप या वोल्टेज अनुप्रयोग के लिए नमूनों की आसान वायरिंग की अनुमति देने के लिए बाईं ओर केबल पोर्ट दिए गए हैं।
2. टिका से सुसज्जित दरवाजाऑटो-क्लोजिंग को रोकना।
3. इसे आईईसी, जेईडीईसी, एसएई और आदि जैसे प्रमुख पर्यावरण परीक्षण मानकों का अनुपालन करने के लिए डिज़ाइन किया जा सकता है।
4. यह कक्ष सीई प्रमाणपत्र के साथ सुरक्षा परीक्षण किया गया है।

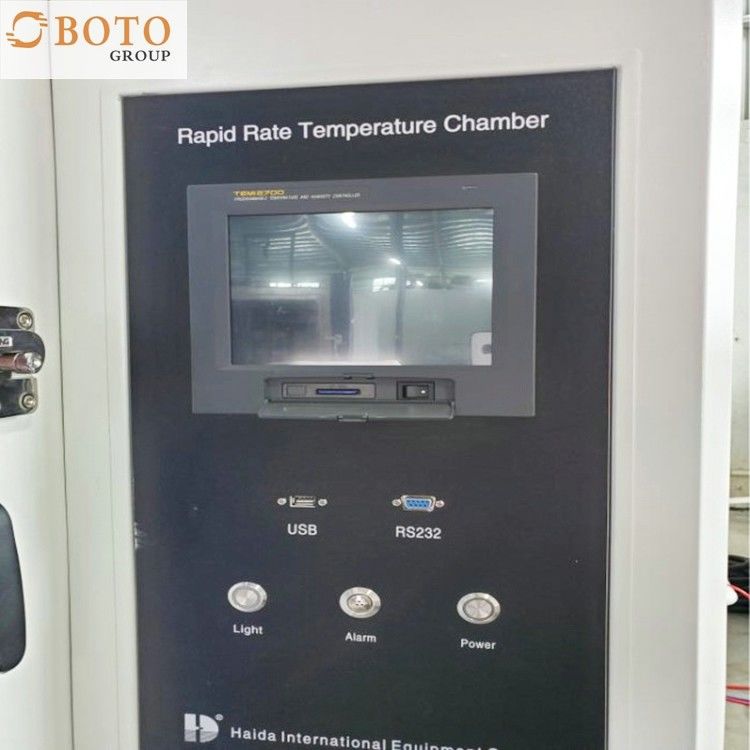

प्रोग्राम करने योग्य नियंत्रक
1. यह आसान और स्थिर संचालन के लिए उच्च परिशुद्धता प्रोग्राम करने योग्य टच स्क्रीन नियंत्रक को गोद लेता है।
2. चरण प्रकारों में रैंप, सोक, जंप, ऑटो-स्टार्ट और एंड शामिल हैं।
परीक्षण मानक
IEC60068-2-14 और आदि।
तापमान रैंप सिस्टम (हीटिंग और कूलिंग)
मद
विनिर्देश
शीतलन गति
(+150 ℃ ~ -20 ℃)
5 ℃ / मिनट, गैर-रैखिक नियंत्रण (लोड किए बिना)
ताप गति
(-20 ℃ ~ + 150 ℃)
5 ℃ / मिनट, गैर-रैखिक नियंत्रण (लोड किए बिना)
प्रशीतन इकाई
प्रणाली
वातानुकूलित
कंप्रेसर
जर्मनी बॉक
विस्तार प्रणाली
इलेक्ट्रॉनिक विस्तार वाल्व
शीतल
R404A, R23

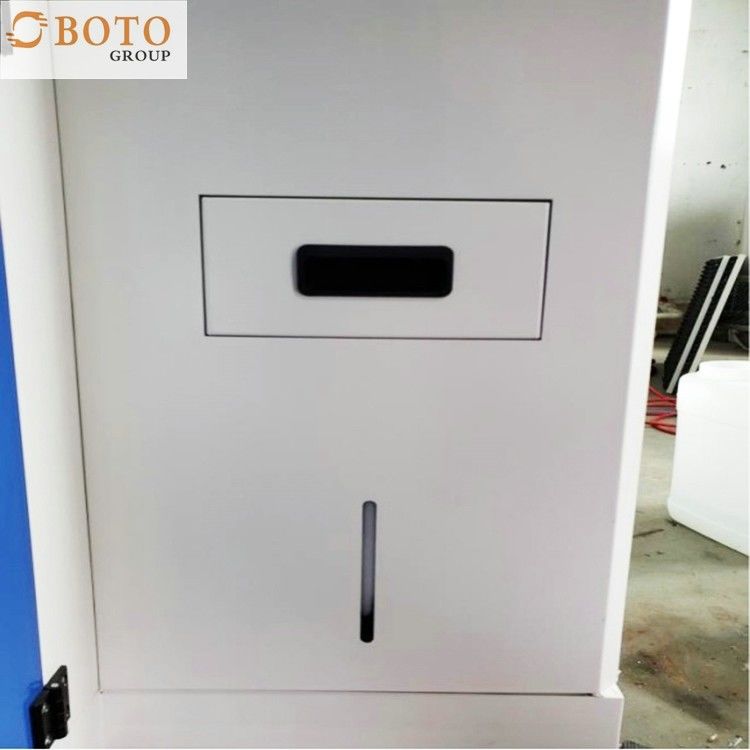

विवरण छवियां
उत्पाद पैरामीटर
मद
विनिर्देश
आंतरिक आयाम (डब्ल्यू * डी * एच)
1000*800*1000mm
बाहरी आयाम (डब्ल्यू * डी * एच)
1580*1700*2260mm
कार्यक्षमता
800 लीटर

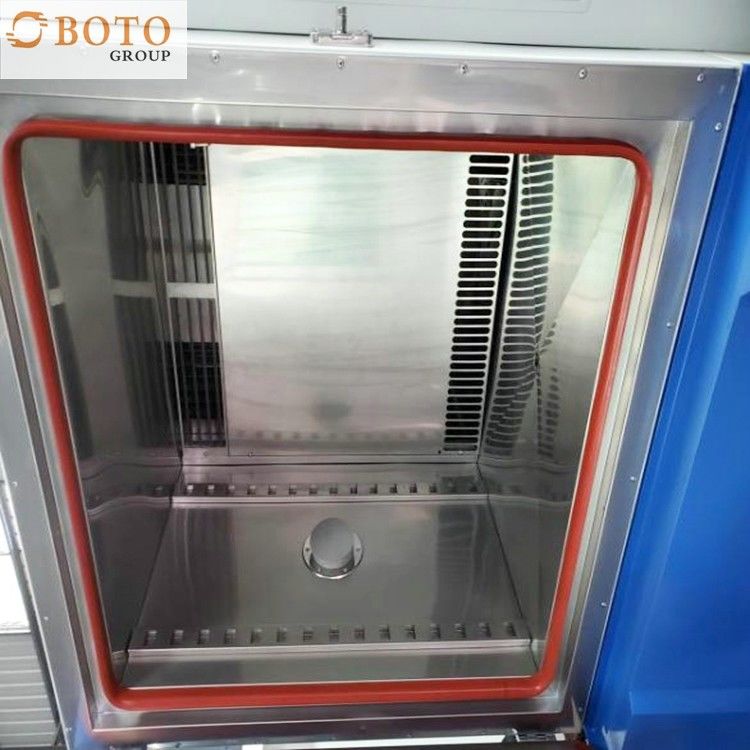

आंतरिक कक्ष की सामग्री
SUS#304 स्टेनलेस स्टील, दर्पण समाप्त
बाहरी कक्ष की सामग्री
पेंट स्प्रे के साथ स्टेनलेस स्टील
तापमान की रेंज
-20 ℃ ~ + 120 ℃
तापमान में उतार-चढ़ाव
± 1 ℃
तापन दर
5 ℃ / मिनट
ठंडा करने की दर
5 ℃ / मिनट
नमूना ट्रे
एसयूएस # 304 स्टेनलेस स्टील, 3 पीसी
परीक्षण छेद
केबल रूटिंग के लिए व्यास 50 मिमी
शक्ति
तीन चरण, 380V/50Hz
सुरक्षा सुरक्षा उपकरण
रिसाव के
ज्यादा तापमान
कंप्रेसर ओवर-वोल्टेज और ओवरलोड
हीटर शॉर्ट सर्किट
