शक्ति:: | इलेक्ट्रोनिक | भीतरी बॉक्स आकार:: | W400*H500*D400mm |
---|---|---|---|
डब्बे का नाप:: | W1050*H1650*D980mm | तापमान की रेंज:: | -20 डिग्री सेल्सियस से 150 डिग्री सेल्सियस |
तापमान में उतार-चढ़ाव:: | ± 0.5 ℃ | तापमान विचलन:: | ± 2 ℃ |
ताप समय:: | लगभग 4 डिग्री/मिनट मिनट (नॉन-लोड नॉन-लीनियर) | ठंड का समय:: | लगभग 1 डिग्री / मिनट मिनट (नो-लोड नॉनलाइनियरिटी) |
आर्द्रता सीमा:: | 20% से 98% आर.एच. | ||
हाई लाइट: | लगातार तापमान आर्द्रता जलवायु कक्ष,प्रोग्राम करने योग्य तापमान आर्द्रता जलवायु कक्ष,R404A तापमान आर्द्रता कक्ष |

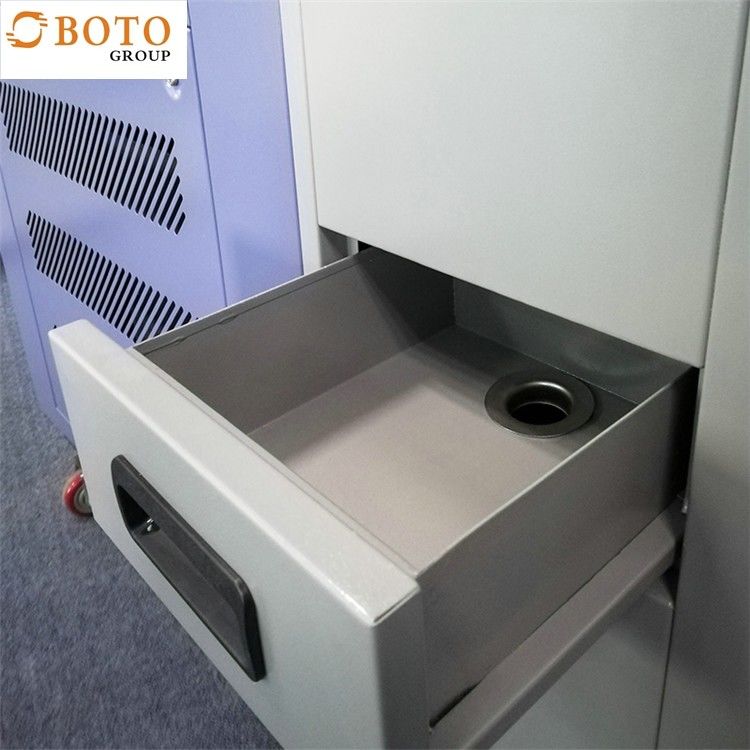

प्रोग्राम करने योग्य लगातार तापमान आर्द्रता जलवायु कक्ष
मानक को पूरा करें:
प्रदर्शन सूचक GB5170, 2, 3, 5, 6-95 की आवश्यकताओं को पूरा करता है, "इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों, कम तापमान, उच्च तापमान, निरंतर आर्द्रता और गर्मी, वैकल्पिक आर्द्रता और गर्मी परीक्षण के लिए पर्यावरण परीक्षण उपकरण के लिए बुनियादी पैरामीटर सत्यापन विधियां उपकरण"
इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं टेस्ट ए: निम्न तापमान परीक्षण विधि जीबी 2423.1-89 (आईईसी68-2-1)
इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं टेस्ट बी: उच्च तापमान परीक्षण विधि जीबी 2423.2-89 (आईईसी68-2-2)
इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं टेस्ट सीए: लगातार आर्द्रता परीक्षण विधि जीबी / टी 2423.3-93 (आईईसी 68-2-3)
इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए बुनियादी पर्यावरण परीक्षण प्रक्रियाएं टेस्ट दा: वैकल्पिक नम गर्मी परीक्षण विधि GB / T423.4-93 (IEC68-2-30)
नियंत्रण के तरीके और विशेषताएं:
संतुलित तापमान नियंत्रण प्रणाली (BTHC) SSR को PID मोड में नियंत्रित करती है, ताकि सिस्टम की हीटिंग और ह्यूमिडिफिकेशन मात्रा नम गर्मी के नुकसान की मात्रा के बराबर हो, इसलिए इसे लंबे समय तक स्थिर रूप से उपयोग किया जा सकता है।
संरचना और सामग्री:
ए आंतरिक बॉक्स सामग्री: स्टेनलेस स्टील प्लेट (एसयूएस # 304 1.0 मिमी मोटी)
बी बाहरी बॉक्स सामग्री: स्टेनलेस स्टील प्लेट परमाणुकृत है (एसयूएस # 304 1.0 मिमी मोटाई)
सी इन्सुलेशन सामग्री: कठोर पॉलीयूरेथेन फोम और कांच ऊन
डी आपूर्ति वायु परिसंचरण प्रणाली:
(1) 1 90W मोटर
(2) स्टेनलेस स्टील विस्तार शाफ्ट
(3) मल्टी-विंग फैन ब्लेड (SIRCCO FAN)
ई. बॉक्स दरवाजा: सिंगल डोर, सिंगल विंडो, ओपन लेफ्ट, हैंडल ऑन राइट
(1) खिड़की 270x360x40mm 3 परतें वैक्यूम परत
(2) प्लेन रिकेस्ड हैंडल
(3) बैक बटन: एसयूएस # 304
बर्फ़ीली प्रणाली:
ए कंप्रेसर: फ्रांस से आयातित पूर्ण घनत्व कंप्रेसर
बी सर्द: पर्यावरण के अनुकूल सर्द R404A
सी. कंडेनसर: कूलिंग मोटर के साथ फिन-टाइप
डी बाष्पीकरणकर्ता: फिन-टाइप मल्टी-स्टेज स्वचालित भार क्षमता समायोजन
ई. अन्य सहायक उपकरण: desiccant, सर्द प्रवाह खिड़की, मरम्मत वाल्व
एफ। विस्तार प्रणाली: क्षमता नियंत्रित प्रशीतन प्रणाली
नियंत्रण प्रणाली:
मूल रूप से दक्षिण कोरिया से आयातित, पूर्ण चीनी लिक्विड क्रिस्टल 7-इंच डिस्प्ले एलसीडी टच पैनल, स्क्रीन टॉक इनपुट डेटा, तापमान और आर्द्रता को एक ही समय में प्रोग्राम किया जा सकता है, वक्र डिस्प्ले, सेट वैल्यू / डिस्प्ले वैल्यू कर्व।विभिन्न अलार्म अलग से प्रदर्शित किए जा सकते हैं।जब कोई गलती होती है, तो गलती को खत्म करने और गलत संचालन को खत्म करने के लिए स्क्रीन पर गलती प्रदर्शित की जा सकती है।पीआईडी नियंत्रण समारोह के कई समूह, सटीक निगरानी समारोह, और डेटा के रूप में स्क्रीन पर प्रदर्शित होते हैं।
1. नियंत्रक विनिर्देश:
ए।शुद्धता: तापमान ± 0.1 ℃ + 1 अंक, आर्द्रता ± 1% आरएच + 1 अंक
बी।संकल्प: तापमान ± 0.1, आर्द्रता 1% आरएच
सी।तापमान ढलान: 0.1 ~ 9.9 सेट किया जा सकता है
डी।ऊपरी और निचली सीमा स्टैंडबाय और अलार्म फ़ंक्शंस के साथ
इ।तापमान और आर्द्रता इनपुट सिग्नल चयन पीटी 100Ω × 2 (सूखा बल्ब और गीला बल्ब)
एफ।तापमान और आर्द्रता रूपांतरण आउटपुट: 4 ~ 20MA
g.6 समूह पीआईडी नियंत्रण पैरामीटर सेटिंग, पीआईडी स्वचालित गणना, सूखी और गीली गेंद सुधार
2. स्क्रीन डिस्प्ले फंक्शन:
ए।टच इनपुट, स्क्रीन पर सीधे विकल्प प्रदर्शित करें
बी।तापमान और आर्द्रता सेटिंग (एसवी) और वास्तविक (पीवी) मान सीधे प्रदर्शित होते हैं (अंग्रेज़ी में)
सी।वर्तमान निष्पादन कार्यक्रम संख्या, चरण, शेष समय और चक्रों की संख्या प्रदर्शित कर सकते हैं
डी।संचयी समय कार्य चल रहा है
इ।तापमान और आर्द्रता कार्यक्रम सेटिंग मान ग्राफिकल वक्रों में प्रदर्शित होते हैं, प्रोग्राम वक्र निष्पादन कार्यों के रीयल-टाइम डिस्प्ले के साथ
एफ।अलग प्रोग्राम संपादन स्क्रीन, सीधे इनपुट तापमान, आर्द्रता और समय
3. कार्यक्रम क्षमता और नियंत्रण समारोह:
ए।उपलब्ध कार्यक्रम समूह: अधिकतम 100 समूह
बी।प्रयोग करने योग्य मेमोरी क्षमता: कुल 5000SEGMENTS
सी।दोहराने योग्य कमांड निष्पादन: प्रत्येक कमांड 9999 गुना तक पहुंच सकता है
डी।प्रोग्राम को वार्तालाप मोड में संपादित किया जाता है, जिसमें संपादन, समाशोधन और सम्मिलित करने जैसे कार्य होते हैं।
e.SEGMENTS समय सेटिंग 0 ~ 530Hour59Min
एफ।पावर-ऑफ प्रोग्राम मेमोरी के साथ, यह स्वचालित रूप से शुरू हो सकता है और बिजली बहाल होने के बाद प्रोग्राम को निष्पादित करना जारी रख सकता है (10 से अधिक वर्षों तक संग्रहीत किया जा सकता है)
जी।प्रोग्राम निष्पादन के दौरान वास्तविक समय में ग्राफिक वक्र प्रदर्शित किया जा सकता है
एच।दिनांक और समय समायोजन समारोह के साथ
मैं।बटन और स्क्रीन लॉक (लॉक) फ़ंक्शन
मानक विन्यास:
ए पावर कॉर्ड 4.0 मिमी²x3 कोर
बी एक यूएसबी निर्यात टर्मिनल
सी। स्टेनलेस स्टील के 2 टुकड़े एसयूएस # 304 वर्ग छिद्रण स्टील प्लेट रैक
डी. स्टेनलेस स्टील रैक रेल के 2 सेट 40 मिमी . के समायोज्य अंतर के साथ
ई। 11W ऊर्जा-बचत प्रकाश खिड़की प्रकाश
एफ। मशीन बॉडी के बाईं ओर एक 50 मिमी परीक्षण छेद, एक स्टेनलेस स्टील छेद कवर, एक सिलिकॉन प्लग।
जी. गैर-बुना मानक परीक्षण टुकड़ा
एच। नियंत्रक निर्देश मैनुअल का एक सेट और ऑपरेशन मैनुअल का एक सेट
अन्य आवश्यकताएं:
1. ऑनलाइन सॉफ्टवेयर
2. वाटर-कूल्ड कूलिंग सिस्टम
परिवेश:
(1).स्वीकार्य ऑपरेटिंग तापमान सीमा: 0 ~ 35 ℃
(2)। प्रदर्शन गारंटी सीमा: 5 ~ 35 ℃
(3).सापेक्षिक आर्द्रता: 85% से अधिक नहीं
(4).वायुमंडलीय दबाव: 86 ~ 106Kpa
(5) । कोई मजबूत कंपन नहीं
(6)।प्रत्यक्ष सूर्य के प्रकाश या अन्य ताप स्रोतों के बिना
(7).प्राकृतिक जल निकासी आउटलेट: नाली के पाइप में कोई उभार नहीं होना चाहिए, और घर के फर्श में अत्यधिक झुकाव नहीं होना चाहिए।
आर्द्रीकरण जल आपूर्ति की स्थिति: शुद्ध पानी
बिजली की आपूर्ति: 3.5KW 220V 50HZ
मूल्यांकन से बाहर रखी गई वस्तुएं:
1. स्थापना स्थल की तैयारी।2. इनपुट पक्ष पर विद्युत उपकरण।
3. इलेक्ट्रिकल वायरिंग इनपुट साइड पर काम करती है।4. प्राकृतिक जल निकासी पाइपिंग कार्य।
5. नाली आउटलेट
विशेष विवरण:
भीतरी बॉक्स आकार | W400*H500*D400mm |
डब्बे का नाप | W1050*H1650*D980mm |
तापमान सीमा | -20 डिग्री सेल्सियस से 150 डिग्री सेल्सियस |
तापमान में उतार-चढ़ाव | ± 0.5 ℃ |
तापमान विचलन | ± 2 ℃ |
ताप समय | लगभग 4 डिग्री/मिनट मिनट (नॉन-लोड नॉन-लीनियर) |
ठंड का समय | लगभग 1 डिग्री / मिनट मिनट (नो-लोड नॉनलाइनियरिटी) |
आर्द्रता सीमा | 20% से 98% आरएच |
आर्द्रता में उतार-चढ़ाव | ± 3% आरएच |
आर्द्रता विचलन | 3% |
