आंतरिक आयाम WxHxD (मिमी): | 400x500x400 | बाहरी आयाम WxHxD (मिमी): | 950x1650x950 |
---|---|---|---|
तापमान की रेंज: | कम तापमान (ए: 25 डिग्री सीबी: 0 डिग्री सीसी: -20 डिग्री सीडी: -40 डिग्री सीई: -60 डिग्री सीएफ: -70 ड | आर्द्रता रेंज: | 20% ~ 98% आरएच (अनुकूलित किया जा सकता है) |
तापमान और आर्द्रता की विश्लेषणात्मक सटीकता / वितरण एकरूपता: | <i>0.1°C;</i> <b>0.1 डिग्री सेल्सियस;</b> <i>0.1% RH/±2.0°C;</i> <b>0.1% आरएच / ± 2.0 डिग्री सेल्सिय | ||
हाई लाइट: | SUS304 प्रोग्रामेबल एनवायरनमेंटल टेस्ट चेम्बर्स,98% आरएच प्रोग्रामेबल एनवायरनमेंटल टेस्ट चेम्बर्स,आईएसओ प्रोग्रामेबल एनवायरनमेंटल टेस्ट चेम्बर्स |

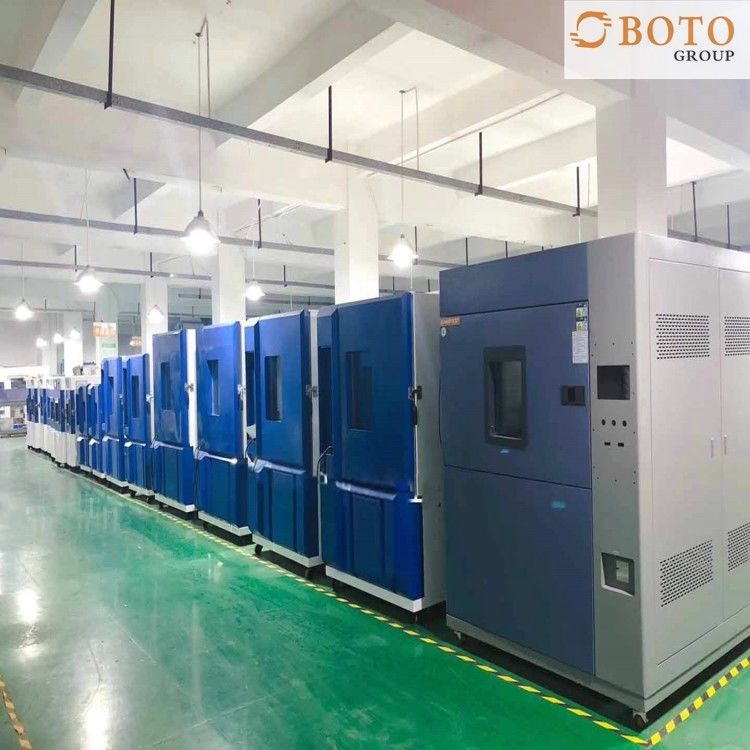

जलवायु परीक्षण कैबिनेट आर्द्रता और तापमान नियंत्रण कैबिनेट प्रोग्राम करने योग्य पर्यावरण कक्ष
तापमान आर्द्रता परीक्षण कक्षगर्मी, ठंड, शुष्क, आर्द्रता की सहनशीलता के लिए विभिन्न प्रकार की सामग्रियों का परीक्षण करने के लिए प्रयोग किया जाता है।यह सभी प्रकार के इलेक्ट्रॉनिक उत्पादों, विद्युत उपकरण, और संचार, उपकरण, ऑटोमोबाइल, प्लास्टिक, धातु, भोजन, रसायन, निर्माण सामग्री, चिकित्सा और एयरोस्पेस उद्योगों से उत्पादों के गुणवत्ता निरीक्षण के लिए लागू किया जाता है।
तापमान और आर्द्रता परीक्षण गंभीर परीक्षण स्थितियों और वातावरण में घटकों के व्यवहार को निर्धारित करने में मदद करते हैं जिसमें उतार-चढ़ाव वाले वातावरण, उच्च तापमान और विभिन्न सापेक्ष आर्द्रता शामिल हैं।परीक्षण स्थिर अवस्था में निरंतर तापमान और आर्द्रता के साथ किया जा सकता है और गतिशील अवस्था में किया जा सकता है जहां नमी का उपयोग घटकों या सामग्रियों की विफलता को प्रेरित करने के लिए किया जाता है।
मुख्य विशेषताएं
1. निरंतर तापमान और आर्द्रता परीक्षण बॉक्स मुख्य रूप से नियंत्रण कक्ष, वितरण पैनल, इन्सुलेशन परत, वायु आपूर्ति प्रशंसक, हीटर, ह्यूमिडिफायर और प्रशीतन इकाई से बना होता है।मुख्य विनिर्देशों को विभिन्न परिस्थितियों में 6 मानक आकारों और 10 विशिष्टताओं में विभाजित किया जा सकता है।
2. नियंत्रक को लैन इंटरफेस के माध्यम से कंप्यूटर से जोड़ा जा सकता है।उपयोगकर्ता कंप्यूटर स्क्रीन पर प्रोग्राम डिज़ाइन कर सकते हैं, परीक्षण डेटा और रिकॉर्ड एकत्र कर सकते हैं, प्रोग्राम निष्पादन, रिमोट कंट्रोल मशीन स्विच और अन्य कार्यों को कॉल कर सकते हैं।
3. किसी भी मृत कोण से बचने के लिए मल्टी-विंग वायु आपूर्ति प्रशंसक मजबूत वायु परिसंचरण का उपयोग, ताकि इनडोर तापमान और आर्द्रता वितरण समान हो।
4. पूर्ण सुरक्षा सुरक्षा उपकरण, यदि असामान्य स्थितियां होती हैं, तो नियंत्रक स्क्रीन स्वचालित रूप से गलती की स्थिति प्रदर्शित करेगी, पावर स्विच काट देगी, और समस्या निवारण विधियां प्रदान करेगी।
मॉडल उपलब्ध
आदर्श | टीएमएक्स-80 (ए ~ एफ) | टीएमएक्स-150 (ए ~ एफ) | टीएमएक्स-225 (ए ~ एफ) | टीएमएक्स-408 (ए ~ एफ) | टीएमएक्स-800 (ए ~ एफ) | टीएमएक्स-1000 (ए ~ एफ) |
आंतरिक आयाम डब्ल्यूएक्सएचएक्सडी (मिमी) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
आंतरिक आयाम WxHxD (मिमी) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
तापमान की रेंज |
कम तापमान (ए: 25 डिग्री सीबी: 0 डिग्री सीसी: -20 डिग्री सीडी: -40 डिग्री सीई: -60 डिग्री सीएफ: -70 डिग्री सेल्सियस) उच्च तापमान 150°C तापमान सीमा को अनुकूलित किया जा सकता है
|
|||||
आर्द्रता रेंज | 20% ~ 98% आरएच (10% -98% आरएच / 5% -98% आरएच, एक विशेष वैकल्पिक स्थिति है, डीह्यूमिडिफायर की आवश्यकता है) | |||||
विश्लेषणात्मक सटीकता / वितरण एकरूपता तापमान और आर्द्रता |
0.1 डिग्री सेल्सियस;0.1% आरएच / ± 2.0 डिग्री सेल्सियस;±3.0% आरएच |
ए। परीक्षण पैरामीटर
तापमान की रेंज | -60 ℃ ~ + 150 ℃ (एयर कूल्ड प्रकार) |
आर्द्रता सीमा |
20% -98% आरएच (वितरण सीमा इस प्रकार है)
|
शीतलन दर (नो-लोड) | लगभग 1℃/मिनट |
हीटिंग दर (कोई भार नहीं) | लगभग 3 ℃ / मिनट |
तापमान स्थिरता | ± 0.5 ℃ |
तापमान की विश्लेषणात्मक सटीकता | 0.01 ℃ |
आर्द्रता नियंत्रण की शुद्धता | ± 2% आरएच |
तापमान एकरूपता | ± 2.0 ℃ |
आर्द्रता एकरूपता | ±3% आरएच (+2,-3% आरएच) |
काम का शोर | एक ध्वनि स्तर 75 डीबी (ए) से कम है (25 सी परिवेश के तापमान और कम गूंज के साथ ध्वनिरोधी कमरे में मापा जाता है; ए वेटिंग द्वारा 8 अंक का औसत मूल्य मापा जाता है; मापा गया प्रत्येक परीक्षण बिंदु का स्तर शोर से 1 मीटर है स्रोत और ऊंचाई जमीन से 1 मीटर है)। |
आंतरिक और बाहरी बक्से की सामग्री | एसयूएस # 304 |
बाहरी बॉक्स प्रकाश स्रोत | उच्च चमक दीपक |
समताप मंडल का संरचनात्मक डिजाइन | बॉक्स के शीर्ष पर संक्षेपण से प्रभावी बचाव |
अवलोकन खिड़की | अवलोकन नमूना उपयोग (डब्ल्यू * एल 28 * 35 सेमी) |
खिड़कियों का पसीना रोधी डिजाइन | पानी और गैस के संघनन को रोकने के लिए विद्युत ताप उपकरण (40 W) |
टेस्ट होल्स
|
बाहरी परीक्षण पावर कॉर्ड और सिग्नल को जोड़ने के लिए इस्तेमाल किया जा सकता है (व्यास 50 मिमी) |
मशीन चरखी | पुली चल रहे हैं और मजबूत बोल्ट (200 किग्रा / पहिया) के साथ स्थित हैं |
इन्सुलेशन परत |
कठोर पॉलीयूरेथेन फोम (इसके फायदे हैं: 1. उच्च दक्षता और ऊर्जा की बचत, भरने के बाद निर्बाध, इलाज के बाद मजबूत बंधन। 2. भूकंपीय और संपीड़ित प्रतिरोध, कोई दरार नहीं, कोई क्षय नहीं, जमने के बाद कोई गिरना नहीं। 3. इसमें अल्ट्रा-लो तापमान गर्मी चालकता, मौसम प्रतिरोध और गर्मी संरक्षण है। 4. इलाज के बाद उच्च दक्षता इन्सुलेशन, ध्वनि इन्सुलेशन, जलरोधक और नमी-सबूत। 5. निविड़ अंधकार प्रदर्शन अच्छा है, क्योंकि फोम छेद बंद है, सीलिंग दर 95% है, और बारिश का पानी छेद के माध्यम से प्रवेश नहीं करेगा। |
भीतरी रैक | जंगम समायोज्य ग्रिड और दो स्टेनलेस स्टील स्ट्रिप ग्रिड (5.0 सेमी प्रति ग्रिल) |
बॉक्स दरवाजा
|
बाहरी तापमान रिसाव को प्रभावी ढंग से अलग करने के लिए डबल-चैनल गर्मी इन्सुलेशन और तंग गैस |
रिसाव / वृद्धि संरक्षण | फ्यूज।रिसाव सर्किट तोड़ने वालों के लिए आरसी इलेक्ट्रॉनिक वृद्धि संरक्षण |
नियंत्रक की आंतरिक स्व-स्वचालित पहचान और सुरक्षा उपकरण |
1. माइक्रो कंप्यूटर के बीच डेटा ट्रांसमिशन डिटेक्शन 2. तापमान/आर्द्रता सेंसर→ सर्किट ब्रेक या शॉर्ट सर्किट (+/- ओवर) 3. परत 1 उच्च / निम्न तापमान अधिक तापमान संरक्षण → संचालन नियंत्रण के लिए सेटिंग्स उच्च और निम्न तापमान अधिक तापमान संरक्षण |
दोष का पता लगाने और नियंत्रण इंटरफ़ेस (बाहरी दोषों के लिए स्वचालित पहचान और सुरक्षा उपकरण) |
1. दूसरी परत का उच्च तापमान अतिताप संरक्षण → इलेक्ट्रॉनिक उच्च तापमान अतिताप सुरक्षा उपकरण 2. परत 3 उच्च तापमान अतिताप संरक्षण → उच्च तापमान अति ताप संरक्षण उपकरण 3. जल-कट भस्मीकरण का संरक्षण → आर्द्रता जल कट-ऑफ संरक्षण और विद्युत ताप जल कट-ऑफ वायु भस्मीकरण संरक्षण 4. कंप्रेसर सुरक्षा → सर्द दबाव संरक्षण और अधिभार संरक्षण। 5. विस्तारित सुरक्षात्मक उपकरण → उपयोग के लिए गलती का पता लगाने वाले इनपुट विस्तार सुरक्षा उपकरणों के दो सेट आरक्षित करें। |
दोष असामान्य सुरक्षा | असामान्य गलती होने पर नियंत्रण बिजली की आपूर्ति और गलती कारण संकेत और अलार्म आउटपुट सिग्नल काट दें। |
सक्रिय जल कमी संकेतक | मशीन पर पानी की कमी के लिए पहल शीघ्र। |
गतिशील उच्च और निम्न तापमान संरक्षण | सेटिंग स्थितियों के साथ उच्च और निम्न तापमान संरक्षण मूल्य का गतिशील समायोजन। |
सामान्य तापमान संरक्षण | शटडाउन के बाद, मशीन का परीक्षण क्षेत्र सामान्य तापमान को कम करके स्वचालित रूप से सुरक्षित हो जाएगा। |
नियंत्रण विधा
|
1. नियंत्रण प्रणाली स्वचालित रूप से परीक्षण की स्थिति के अनुसार रेफ्रिजरेटर के संचालन को समायोजित करती है, ताकि उपकरण सर्वोत्तम ऊर्जा-बचत स्थिति में हो। 2. बाष्पीकरणकर्ता की प्रशीतन क्षमता को नियंत्रण प्रणाली द्वारा संचालित सोलनॉइड वाल्व द्वारा स्विच किया जाता है। 3. कंप्रेसर रिटर्न एयर कूलिंग सर्किट। |
काम करने के तरीके |
प्रथम-क्रम संपीड़न 0 ~ 40 ℃ मॉडल के लिए अपनाया जाता है। बाइनरी कैस्केड रेफ्रिजरेशन 40 ~ 70 ℃ पर अपनाया जाता है। |
प्रशीतन कंप्रेसर | मूल आयातित फ्रेंच ताइकांग पूरी तरह से कम शोर रोटर कंप्रेसर संलग्न है। |
शीतल | R404a/R23 (ओजोन रिक्तीकरण सूचकांक 0 है, R23 कास्केड रेफ्रिजरेशन सिस्टम में उपयोग किया जाता है)। |
कंडेनसर |
एयर कूल्ड: फिनड ट्यूब हीट एक्सचेंजर। वाटर-कूल्ड: शेल-एंड-ट्यूब हीट एक्सचेंजर। |
बाष्पीकरण करनेवाला | फिनड ट्यूब हीट एक्सचेंजर (डीह्यूमिडिफायर के रूप में भी इस्तेमाल किया जाता है)। |
प्लेट हीट एक्सचेंजर |
स्टेनलेस स्टील ब्रेज़्ड प्लेट हीट एक्सचेंजर (कैस्केड रेफ्रिजरेशन सिस्टम का इस्तेमाल किया गया)। |
थ्रॉटलिंग डिवाइस | विस्तार वाल्व + केशिका। |
